Многооборотный электропривод серии EMD электромеханический

Краткое описание:

Многоповоротный электрический привод представляет собой привод, предназначенный для открытия, закрытия или регулирования клапанов и предназначенный главным образом для приведения в действие клапанов, для полного открытия или закрытия которых требуется несколько поворотов вращения, таких, как запорные клапаны, шаровые клапаны, регулирующие клапаны, запорные клапаны, шаровые клапаны, клапаны бабочек, запорные клапаны, сферические запорные клапаны и т.д. В то же время 90 – ступенчатая турбинная коробка передач может приводиться в действие для работы с угловыми клапанами, такими как бабочки, шаровые клапаны, запорные клапаны и аналогичные клапаны. Базовый диапазон крутящего момента мультиповоротного электропривода серии EMD составляет 40- 900н.м.

Отправьте нам e - mail Скачать в формате PDF

Подробная информация о продукции

Маркировка продукции

Bидeo o продyкте

Пpеимушество

/emd-series-basic-type-multi-turn-electric-actuator-product/

Диапазон крутящего момента: 40-900N. С. О.
Применимое напряжение: трехфазное: AC380V; Однофазный: AC220V
Скорость: 18-86rpm
Температура окружающей среды: -30° C -70°C
Уровень защиты: стандарт IP67, факультативно IP68
Тип управления: тип переключателя
Размер соединения: JB2920(стандарт 3 челюсти); ISO5210(факультативно A или B)
Сигнал сбоя: перегрев двигателя, перекручивание
Индикатор положения клапана: индикатор открытия указателя
Обнаружение местоположения: подсчет передач
Корпус: корпус из алюминиевого сплава
Гарантия: 2 года

CтандартнаЯ специсрикациЯ

Материал корпуса привода	Алюминиевый сплав
Режим управления	Тип включения-выключения
Диапазон крутящего момента	40-900 Н.м Прямой выход
Скорость	18-86 об/мин
Применяемое напряжение	AC380V AC220V
Температура окружающей среды	-30°C…..70 °C
Уровень антивибрации	JB2920
Уровень шума	Менее 75 дБ в пределах 1 м
Защита от проникновения	IP67, дополнительно:
Защита от проникновения	IP68 (максимум 7м；Макс:72 часа)
Размер соединения	ISO5210
Технические характеристики двигателя	Класс F, с термопротектором до +135°C（+275°F)
Рабочая система	Тип включения-выключения: S2-15 мин, не более 600 раз в час
Входной сигнал	Тип включения/выключения: встроенные контакты 5A@250Vac
Сигнал обратной связи	тип включения/выключения: предел хода открытия, предел хода закрытия; крутящий момент открытия, крутящий момент закрытия; сигнал вспышки (мощность контактов: 5A при 250 В переменного тока); потенциометр обратной связи по положению.
Индикация положения	Механический указатель.

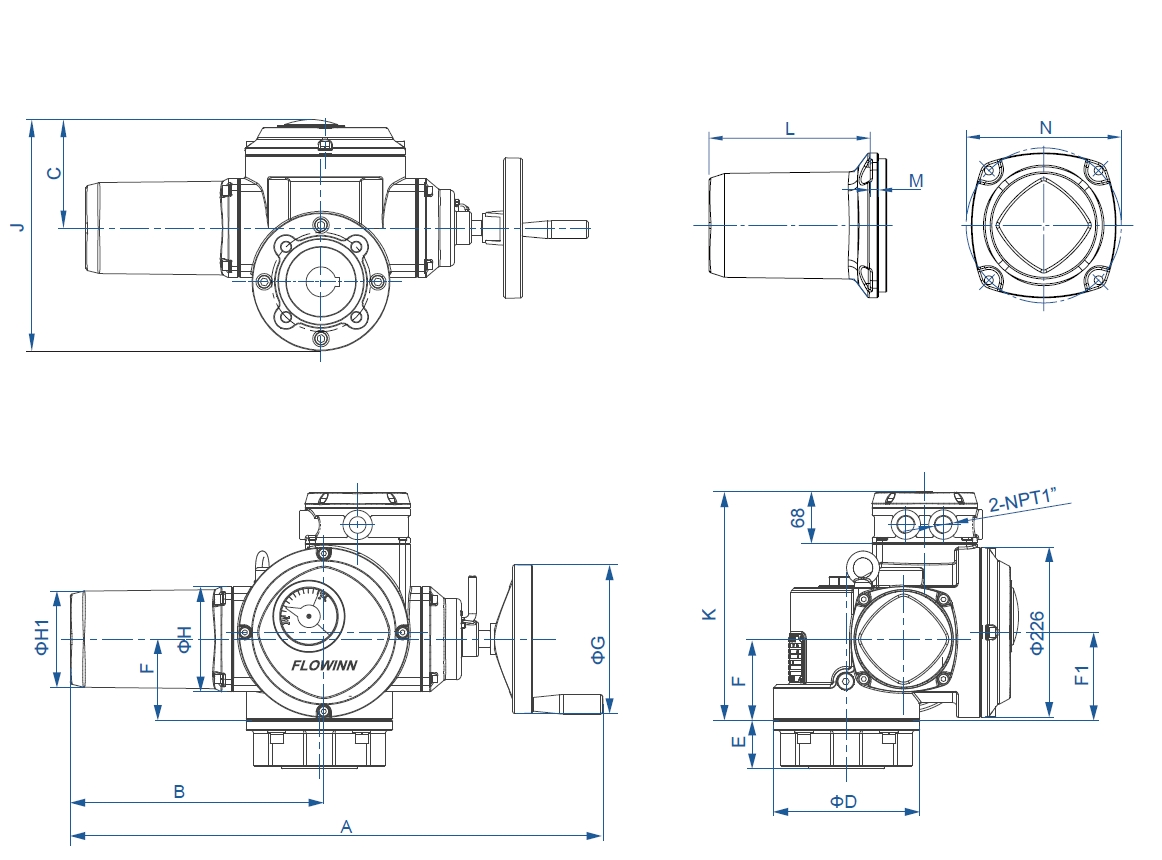

Pa3mep

Размеры Размер: мм
	A	B	C	ΦD	E			F	F1	ΦG	ΦH	ΦH1	J	K	L	M	N	Вес (КГ)
	A	B	C	ΦD	JB	Тип А	Тип B	F	F1	ΦG	ΦH	ΦH1	J	K	L	M	N	Вес (КГ)
EMD05/10/15	600	280	132	145	2	50	40	111	120	100	140	98	283	307	156	8	150	30
EMD20/30/40	710	338	153	195	2	65	42	114	117	200	140	128	327	303	204	12	150	36
EMD50/60/90	760	382	160	234	2	65	42	114	118	200	161	148	382	303	221	15	172	47
