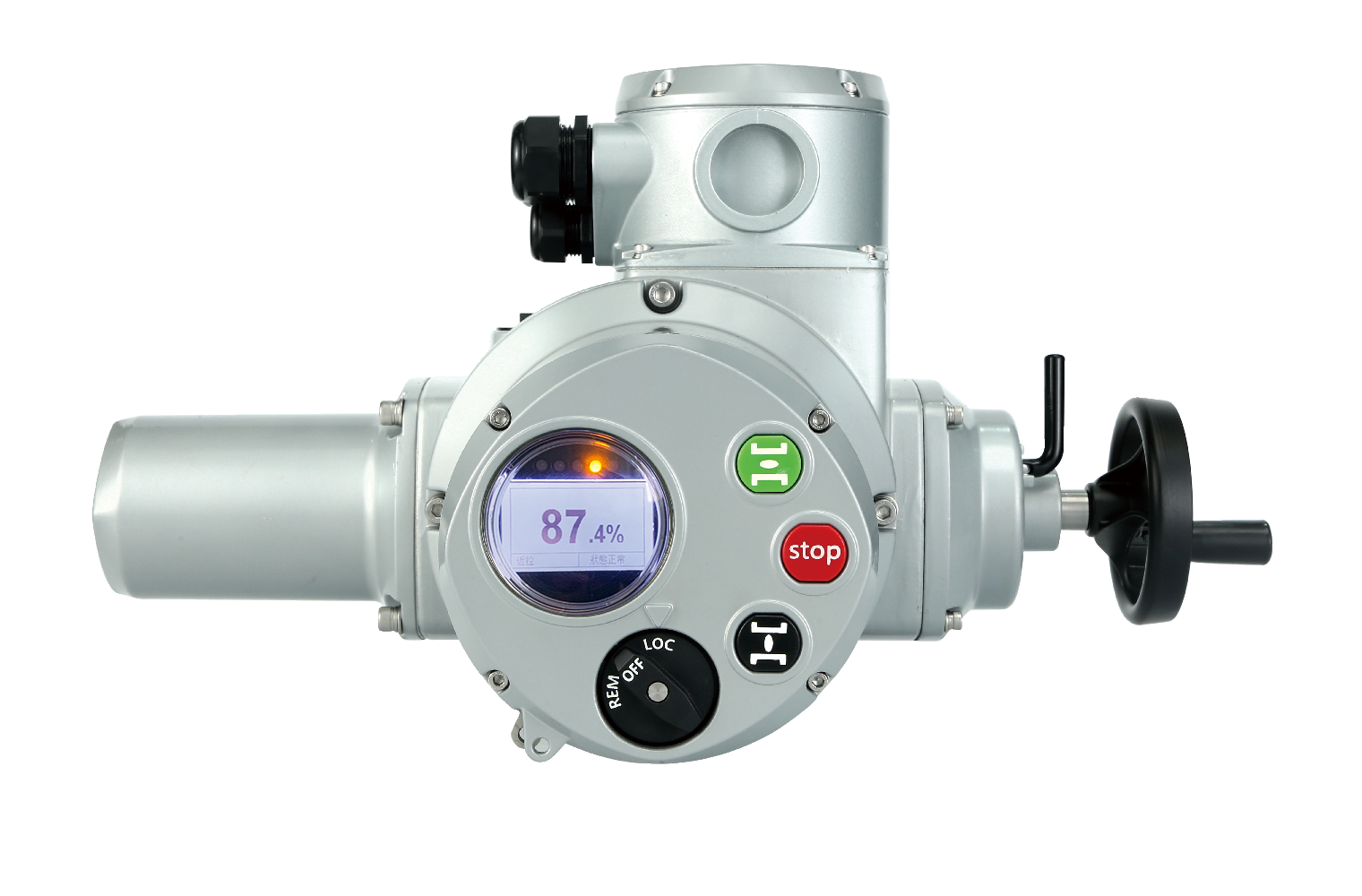

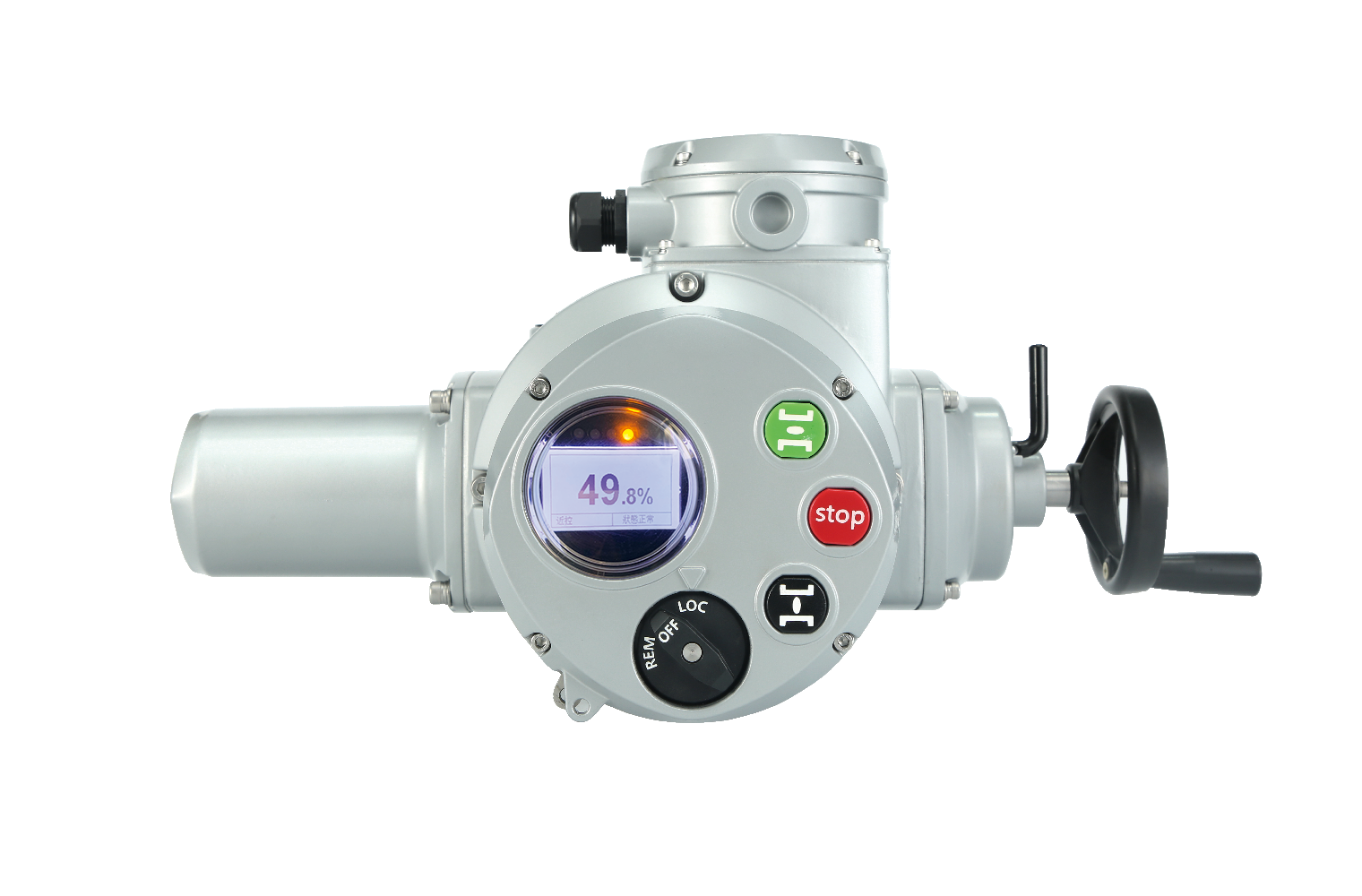

Интеллектуальный многооборотный электропривод серии EMD

Краткое описание:

Многооборотные электроприводы серии EMD предназначены для многооборотной или линейной трубопроводной арматуры, такой как задвижки, шиберные затворы, регулирующие клапаны и другие аналогичные. Они также могут использоваться с червячным четвертьоборотным редуктором для привода четвертьоборотной арматуры, такой как поворотные дисковые затворы, шаровые краны, пробковые клапаны и другие аналогичные с ходом менее одного оборота. Многооборотные приводы FLOWINN серии EMD обеспечивают решения для работы как запорной арматуры, так и работу в режиме регулирования для регулирующей арматуры, покрывая большую часть потребностей в автоматизации промышленных процессов. Интеллектуальные модели электроприводов FLOWINN позволяют выполнять настройки конфигурации при помощи пульта и дисплея привода без необходимости вскрытия крышек и попадания атмосферных осадков внутрь. Также интеллектуальные приводы обеспечивают управление приводом по различным каналам управления таких как аналоговые сигналы, дискретные сигналы и различные промышленные цифровые протоколы.

Отправьте нам e - mail Скачать в формате PDF

Подробная информация о продукции

Маркировка продукции

Bидeo o продyкте

Пpеимушество

Гарантия: 2 года
Защита двигателя: F класс изолированный двигатель. 2 встроенных датчика температуры для предотвращения перегрева. (Двигатель класса H может быть изготовлен на заказ).
Защита от влаги: Стандартная встроенная защита от влаги для защиты внутренней электроники от конденсата.
Абсолютный энкодер: 24-битный абсолютный энкодер может регистрировать до 1024 позиций. Это позволяет точно регистрировать положение даже в режиме потери питания. Доступен в интегральном и интеллектуальном исполнении.
Высокопрочная червячная передача и червячный вал: червячный вал и передача из высокопрочного сплава для долговечности. Зацепление между червячным валом и шестерней было специально проверено для обеспечения максимальной эффективности.
Высокая скорость вращения: Высокое число оборотов позволяет использовать клапаны большого диаметра.
Неинтрузивная настройка: Интеграция интеллектуального типа может быть настроена с помощью дистанционного управления. Они также оснащены ЖК-дисплеем и кнопками/ручками местного управления для легкого доступа. Положение клапана может быть установлено без механического открытия привода.
Производительность процессора: Интеллектуальный тип использует высокопроизводительный микропроцессор, который позволяет эффективно и надежно контролировать положение клапана/крутящий момент и рабочее состояние.

CтандартнаЯ специсрикациЯ

Материал корпуса привода	Алюминиевый сплав
Режим управления	Тип включения-выключения и модулирующий тип
Диапазон крутящего момента	100-900 Н.м Прямой выход
Скорость	18-144 об/мин
Применяемое напряжение	AC380V AC220V AC/DC 24V
Температура окружающей среды	-30°C…..70 °C
Уровень антивибрации	JB2920
Уровень шума	Менее 75 дБ в пределах 1 м
Защита от проникновения	IP67, дополнительно: IP68 (максимум 7м；Макс:72 часа)
Размер соединения	ISO5210
Технические характеристики двигателя	Класс F, с термопротектором до +135°C（+275°F)
Рабочая система	Тип включения-выключения: S2-15 мин, не более 600 раз в час;
Модулирующий тип	S4-25%, не более 600 раз в час
Входной сигнал	Тип включения/выключения: AC110/220V (опционально); оптическая изоляция сигнала
Модулирующий тип	Входной сигнал: 4-20мА; 0-10В; 2-10В;
Входной импеданс	150Ω（4-20мА）
Сигнал обратной связи	Тип включения/выключения: 5 настраиваемых контактов, 1 встроенный контакт неисправности (контакт) (мощность контакта 5A@ 250Vac
модулирующий тип	Входной сигнал: 4-20мА; 0-10В; 2-10В;
Выходной импеданс	≤750Ω（4-20мА）; Повторяемость и линейность в пределах ±1% от полного хода клапана.
Отображение положения	ЖК-дисплей / отображение положения в процентах
