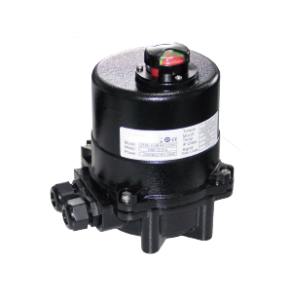

Интеллектуальный четвертьоборотный взрывозащищенный электропривод серии EXBCJ

Краткое описание:

Взрывозащищенный четвертьоборотный электрический привод серии Ex может приводить в движение неполнооборотную трубопроводную арматуру. Эти приводы могут использоваться для отсечки или регулирования в зависимости от типа арматуры. Применяется для такой арматуры как дисковый затвор, шаровой кран, сегментный клапан и т.д. Выходной крутящий момент EXC (CG) имеет диапазон 35 – 80N.m. Взрывобезопасные электрические исполнительные механизмы серии EX могут использоваться в различных отраслях промышленности, включая нефтегазовую поммыщленность, химическую промышленность, обработку воды, судостроение, производство бумаги, энергетика, отопление и управление автоматизацией зданий.

Отправьте нам e - mail Скачать в формате PDF

Подробная информация о продукции

Маркировка продукции

Bидeo o продyкте

Пpеимушество

Гарантия: Два года
Защита от перегрузок: Чтобы предотвратить застряние клапана, внутри исполнительного механизма есть функция защиты от крутящего момента, которая может прыгать сама по себе, не повреждая клапан и исполнительный механизм

Класс взрывозащищенности: Дизайн Ex d IIC T6 и сертификация NEPSI и 3C соответствуют требованиям региона Хазараду.

Операционная безопасность: Изолятор класса F с тепловой защитой 135°. Альтернативный вариант: уровень H.
Защита от напряжения: В зависимости от напряжения обеспечивается различная защита.
Применяемые клапаны: Шаровой клапан; Клапан - бабочка
Защита от коррозии: Корпус из эпоксидной смолы соответствует NEMA 4X и обеспечивает специальную краску для клиентов
Охрана входа: Дополнительный вариант IP67: IP68
Класс противопожарной защиты: Высокотемпературная пожарная оболочка отвечает требованиям различных ситуаций

CтандартнаЯ специсрикациЯ

Собственные материалы учреждений - исполнителей	Алюминиевый сплав
Режим управления	Тип переключателя и модуляции
Диапазон крутящих моментов	35 - 80Н. М
Время выполнения	11 - 22 секунды
Применимое напряжение	1 phase:AC/DC24V / AC110V / AC220V / AC230V /AC240V
Температура окружающей среды	- 25°C... 70 °C; Вариант: - 40°C... 60°C
Класс сейсмостойкости	JB/T8219
Уровень шума	Менее 75 дБ в 1 м
Охрана входа	Дополнительный вариант IP67: IP68 (до 7 м; до 72 часов)
Размер соединения	ИСО 5211
Электрические спецификации	Класс F, тепловой протектор с температурой до + 135 °C (+ 275°F); Альтернативный вариант: уровень H
Режим работы	Тип переключателя: S2 - 15 минут, не более 600 пусковых модуляций в час тип: S4 - 50%, до 600 пусков в час; Альтернативный вариант: 1200 раз в час
Тип сигнала включения/выключения	Входной сигнал: входной контроль AC/DC 24 или входной контроль AC 110/220v Сигнал обратной связи: 1.Закрыть контакт клапана 2.Открыть контакт клапана 3.Дополнительно: Сигнальный контакт момента закрытия Местные/дистанционные контакты Встроенный контакт неисправности 4~20 мА для отправки. Обратная связь: Встроенная сигнализация неисправности; перегрев двигателя; Дополнительно: Контакт защиты от пониженного тока
Модулирующий тип сигнала	Входной сигнал: 4-20мА; 0-10В; 2-10В Входной импеданс: 250Ω（4-20mA) Выходной сигнал: 4-20мА; 0-10В; 2-10В Выходной импеданс: ≤750Ω（4-20mA)； Повторяемость и линейность в пределах ±1% от полного хода клапана Реверс сигнала: поддержка Настройка режима сигнала потери: Поддержка Мертвая зона: ≤2.5%
Индикация	3D индикатор открытия
Другие функции	1.коррекция фазы (только 3-фазное питание) 2.защита крутящего момента 3.Защита двигателя от перегрева 4.Влагостойкие нагреватели (устройство защиты от влаги)
